深圳振邦微科技：二極管的工作原理視頻與性能結構

晶體二極管為一個由p型半導體和n型半導體形成的p-n結 ，在其界面處兩側形成空間電荷層
，并建有自建電場 。當不存在外加電壓時，由于p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態
。 當外界有正向電壓偏置時 ，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強
，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0 。

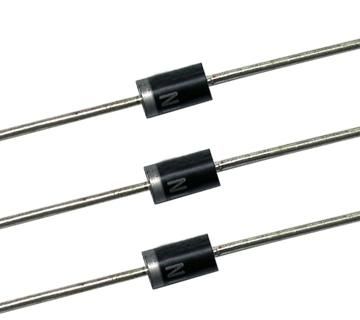

二極管圖


晶體二極管為一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成空間電荷層 ，并建有自建電常當不存在外加電壓時
，由于p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

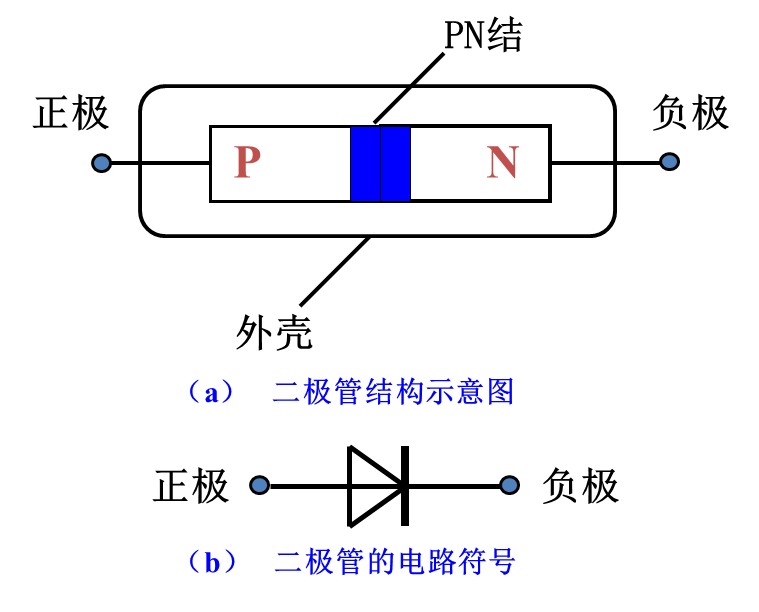

二極管的結構

當外界有反向電壓偏置時，外界電場和自建電場進一步加強 ，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流
。(這也就是不導電的原因)

二極管反向截止

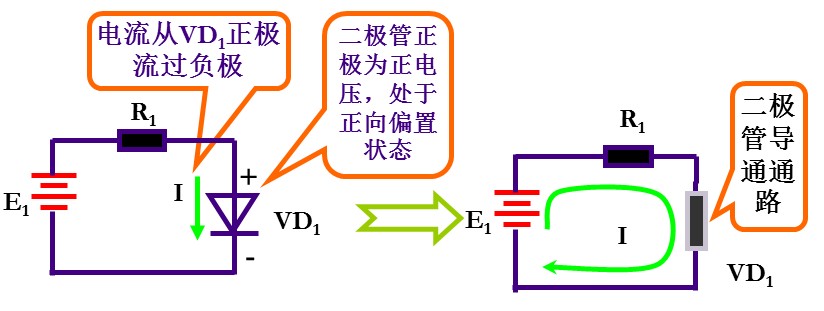

當外界有正向電壓偏置時
，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。(這也就是導電的原因)

二極管反向?qū)щ?/p>

當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程 ，產生大量電子空穴對
，產生了數值很大的反向擊穿電流 。(這就是二極管的擊穿現象)

二極管正負引腳判斷法

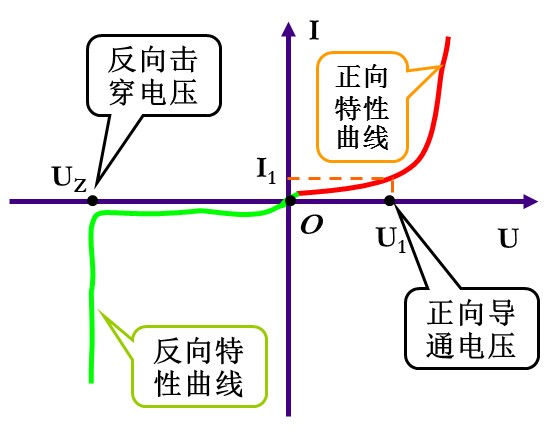

二極管伏安特性曲線

二極管工作原理視頻
